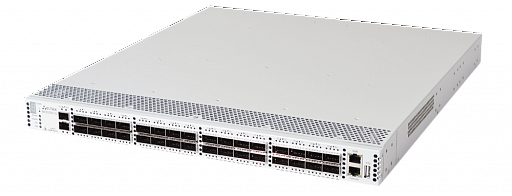

Коммутатор ЦОД MES5500-32
Серийное производство
ЕРРРП (ТОРП): ТКО-649/21
Ключевые особенности
Коммутаторы MES5500-32 имеют возможность использования схем вентиляции Front-to-Back и Back-to-Front, что обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Отказоустойчивость устройств обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутаторы имеют возможность горячей замены модулей питания и венти- ляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитекту- рой для центров обработки данных
- Высокопроизводительный коммутатор (до 6,4 Тбит/с)
- Неблокируемая коммутационная матрица
- Коммутаторы уровня L3
- Стекирование до 8 устройств
- Резервирование источников питания
- Front-to-Back/Back-to-Front вентиляция
Коммутаторы MES5500-32 — это высокопроизводительные устройства, оснащенные интерфейсами 40GBASE-R и 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты коммутатора MES5500-32 поддерживают работу на скоростях 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). В режиме расщепления HG-интерфейсов поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с, 25 Гбит/с. Режим расщепления позволяет расщепить до 30 HG-интерфейсов, что в сумме дает 120 TWE-интерфейсов.
Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при макси- мальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика.
Порты коммутатора MES5500-32 поддерживают работу на скоростях 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). В режиме расщепления HG-интерфейсов поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с, 25 Гбит/с. Режим расщепления позволяет расщепить до 30 HG-интерфейсов, что в сумме дает 120 TWE-интерфейсов.
Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при макси- мальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика.
Коммутаторы MES5500-32 имеют возможность использования схем вентиляции Front-to-Back и Back-to-Front, что обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Отказоустойчивость устройств обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутаторы имеют возможность горячей замены модулей питания и венти- ляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитекту- рой для центров обработки данных
Показать всё
Технические характеристики
Модули и доп. оборудование
Документы и файлы
Вопросы
Гарантийное обслуживание
Техническая поддержка
Интерфейсы
Функции Link Aggregation
1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN равно 63479.
3Поддержка протокола BGP предоставляется по лицензии
4Поддержка технологии EVPN предоставляется по лицензии
- 10/100/1000BASE-T (OOB) - 1
- 10GBASE-R (SFP+) - 2
- 40GBASE-RR4 (QSFP+)/100GBASE-RR4 (QSFP28) - 32
- USB 2.0 - 1
- Консольный порт RS-232 (RJ-45) - 1
- Пропускная способность - 6,4 Тбит/с
- Производительность на пакетах длиной 64 байта1 - 1995 MPPS
- Объем буферной памяти - 24 Мбайт
- Объём ОЗУ (DDR4) - 8 Гбайт
- Объём ПЗУ (embedded uSSD) - 8 Гбайт
- Таблица MAC-адресов - 131072
- Количество ARP-записей2 - 65527
- Таблица VLAN - 4094
- Количество L2 Multicast-групп - 4046
- Количество правил SQinQ - 1320 (ingress), 1320 (egress)
- Количество правил MAC ACL - 4577
- Количество правил IPv4/IPv6 ACL - 4081/2040
- Количество маршрутов L3 IPv4 Unicast - 292000
- Количество маршрутов L3 IPv6 Unicast - 73000
- Количество маршрутов L3 IPv4 Multicast - 146000
- Количество маршрутов L3 IPv6 Multicast - 36500
- Количество VRRP-маршрутизаторов - 127
- Максимальный размер ECMP-групп - 64
- Количество VRF - 251 (включая VRF по умолчанию)
- Количество L3-интерфейсов - 2050
- Максимальное количество VXLAN - 4093
- Link Aggregation Groups (LAG) - 128, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Размер Jumbo-фреймов - 10240 байт
- Стекирование- до 8 устройств
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port Mirroring)
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические MAC-адреса (Static MAC Entries)
- Логирование событий MAC Flapping
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping Fast Leave на основе хоста/порта
- Поддержка PIM-Snooping
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Root Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection (LBD)
- Поддержка ERPS (G.8032v2)
- Поддержка Flex-link
- Поддержка PVSTP+
- Поддержка RPVSTP+
- Статические маршруты
- Протоколы динамической маршрутизации RIP, OSPFv2, OSPFv3, BGP3, IS-IS
- Address Resolution Protocol (ARP)
- Policy-Based Routing (IPv4)
- Поддержка протоколов GRE
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
- Поддержка протокола BFD
- Поддержка функции IP Unnumbered
- Поддержка технологии VRF lite
- Поддержка сервисов L2VPN
- Поддержка сервисов L3VPN (symmetric IRB)
- Ingress replication
- Multicast replication
- EVPN multihoming
- Anycast gateway
- ARP suppression
- IPv4 gateway address (для маршрутов type 5)
- MAC mobility
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Поддержка Multi-Switch Link Aggregation Group (MLAG)
- Функциональность IРv6 Host
- Совместное использование IРv6, IРv4
- Диагностика оптического трансивера
- DHCP Snooping
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IРv6 ACL
-
ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (IEEE 802.1ab) + LLDP MED
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Списки контроля доступа (Management ACL)
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH
- Сервер Telnet
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Поддержка Option 12)
- DHCP Option 12
- Сервер DHCP
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование паролей
- Восстановление пароля
- Ping (IPv4/IPv6)
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Мониторинг загрузки CPU по задачам и типу трафика
- Мониторинг температуры
- Мониторинг TCAM
- Поддержка IPFIX
- Статистика QoS
- Ограничение скорости на портах (Shaping, Policing)
- Поддержка класса обслуживания IEEE 802.1р
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Назначение меток VLAN на основании ACL
- Настройка приоритетов 802.1p для VLAN управления
- Перемаркировка DSCP to CoS, CoS to DSCP
- Назначение меток 802.1p DSCP для протокола IGMP
OAM
-
802.3ah Ethernet Link OAM
-
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 1271, 1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 IEEE 802.3 MAU MIB
- RFC 2674, 4363 IEEE 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571-2574 SNMP
- RFC 826 ARP
- МЭК 61850
- Питание:
- сеть переменного тока: 100–240 В, 50–60 Гц
- сеть постоянного тока: 36–72 В
-
Варианты питания:
- один источник питания переменного или постоянного тока
- два источника питания переменного или постоянного тока с возможностью горячей замены
- Максимальная потребляемая мощность - не более 400 Вт
- Тепловыделение - 400 Вт
- Аппаратная поддержка Dying Gasp - нет
- Рабочая температура окружающей среды - от 0 до +45 °С
- Температура хранения - от -50 до +70 °С
- Рабочая влажность - не более 80 %
- Вентиляция - Front-to-Back, 5 сдвоенных вентиляторов
- Габариты (Ш × В × Г) - 440 × 44 × 534 мм
- Масса - 11,8 кг
1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается дополнительная запись в таблице коммутации. Количество ARP-записей с установленной лицензией EVPN равно 63479.
3Поддержка протокола BGP предоставляется по лицензии
4Поддержка технологии EVPN предоставляется по лицензии
Показать всё
|
Блоки питания (не входят в базовую комплектацию) |
|
|---|---|
| PM600-220/12 | Модуль питания PM600-220/12, 220 В AC, 600 Вт |
| PM600-48/12 | Модуль питания PM600-48/12, 48 В DC, 600 Вт |
Eltex не является производителем SFP-модулей. Все SFP-модули, поставляемые компанией, являются продукцией партнеров Eltex.
Предлагаемые трансиверы прошли необходимые тесты, гарантирующие полную совместимость с оборудованием Eltex.
| SFP+ | |
| 1 волокно | |
| SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM |
FH-SPB311TCDL3 |
| SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL20 / FH-SPB321TCDL20 |
| SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL40 / FH-SPB321TCDL40 |
| SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL60 / FH-SPB321TCDL60 |
| SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SPB451TCDL80 / FH-SPB541TCDL80 |
| SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SPB451TCDL100 / FH-SPB541TCDL100 |
| 2 волокна | |
| SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM |
FH-SP851TCDL03 |
| SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-SP311TCDL20 |
| SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL40 |
| SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL80 |
| SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL100 |
| SFP/SFP+ трансиверы с интерфейсом RJ-45 | |
|
SFP+ трансивер 10GBASE-Т |
FH-10SFP-T |
| SFP+ Direct Attach Cable | |
| SFP+ Direct attach cable, 10G, 1m |
FH-DP1T30SS01 |
| SFP+ Direct attach cable, 10G, 2m | FH-DP1T30SS02 |
|
SFP+ Direct attach cable, 10G, 3m |
FH-DP1T30SS03 |
|
SFP+ Direct attach cable, 10G, 5m |
FH-DP1T30SS05 |
| QSFP Direct Attach Cable | |
|
QSFP Direct attach active cable, 1m |
FH-DA4T30QQ01 |
| QSFP Direct attach passive cable, 1m |
FH-DP4T30QQ01 |
| QSFP+ to QSFP+ AOC Cable active 7m |
FH-A40M3QQ07 |
| QSFP | |
| QSFP+ 40G ММ 100M |
FH-QSFP4TCDM01 |
| MPO CABLE patch cord UPC/UPC 2m Female (для QSFP+ 40G 100M) |
NS-MPO12-MPO12-A3 |
| QSFP+ 40G модуль, 10 км, SM, 2 волокна, 1270 nm/1290 nm/1310 nm/1330 nm, LC, DDM |
FH-QSFP4TCDL10 |
| QSFP28 100G | |
|
QSFP28 100G Direct attach cable, 100G, 1m. 30AWG |
FH-DP10T30QQ01 |
|
QSFP28 to QSFP28 100G DAC CABLE 2M |
FH--DP10T30QQ02 |
| QSFP28 to QSFP28 100G DAC CABLE 3M |
FH--DP10T30QQ03 |
|
QSFP28 to QSFP28 100G AOC OM3 5M |
FH-A100M3QQ05 |
|
QSFP28 100G 1310nm LR4 LC DDM |
FH-Q28LLR4CDL10 |
|
QSFP28 100G SR4 MPO 100M |
FH-Q28SR4CDM01 |
|
QSFP28 100G CWDM4 2KM |
FH-Q28CWDM4CDL2 |
|
QSFP28 100G ER4 30-40KM |
FH-Q28LER4CDL30 |
Описание
Программное обеспечение
Инструкция по обновлению версии ПО сетевых коммутаторов MES2300-xx, MES3300-xx, MES3500I-08P, MES3500I-10P, MES5312, MES5316A, MES5324A, MES5332A, MES5300-24, MES5310-48, MES5400-24, MES5400-48, MES5410-48, MES5300-48, MES5305-48, MES5500-32 (дата публикации: 23.04.2025)
Инструкция по обновлению версии ПО в сетевых коммутаторах MES5500-32 при переходе с версии 6.6.3.4 и более ранних на 6.6.3.5 (с поддержкой breakout) и более поздние (дата публикации: 14.08.2024)
Версия ПО 6.6.7.5 R4 (дата публикации: 15.04.2025)
Файлы MIB (дата публикации: 15.04.2025)
Сертификаты
Жизненный цикл продукции ELTEX
В разработке
1
Предсерийное производство
2
Серийное производство
3
Серийный выпуск завершен
4
Продажа окончена
5
Поддержка окончена
6
В течение гарантийного срока Eltex безвозмездно проводит диагностику и ремонт, а также осуществляет замену оборудования, если устранить неисправность невозможно. Срок устранения неполадок составляет не более 45 календарных дней.
Вы можете приобрести сертификат и продлить гарантийное обслуживание от 2 до 5 лет.
| Срок действия сертификата | Цена (% от стоимости оборудования) |
| Продление гарантийного обслуживания до 2 лет | 15% |
| Продление гарантийного обслуживания до 3 лет | 25% |
| Продление гарантийного обслуживания до 5 лет | 40% |
- Гарантийное обслуживание не производится, если:
- неисправность возникла вследствие механического повреждения;
- внутрь оборудования попали посторонние предметы, вещества, жидкости, насекомые и т.д.;
- не соблюдались правила и условия эксплуатации;
- предпринимались попытки самостоятельного ремонта оборудования.
С регламентом гарантийного обслуживания можно ознакомиться на странице
-
Чтобы получить гарантийное обслуживание оборудования Eltex, обращайтесь в коммерческий отдел по телефонам:
- +7 (383) 274-10-01
- +7 (383) 274-48-48
Или отправляйте заявку по электронной почте: remont@eltex-co.ru
Техническая поддержка поможет в решении возникшей проблемы с любым оборудованием Eltex, а также проконсультирует по вопросам его работы.
-
Выбирайте тот режим обслуживания, который вам подходит:
- Сертификат стандартной технической поддержки 8х5 (поддержка оказывается 8 часов в день, с 10:00 до 18:00 по Новосибирскому времени, по рабочим дням — 5 дней в неделю, кроме выходных и праздничных дней);
- Сертификат расширенной технической поддержки 24х7 (поддержка оказывается двадцать четыре часа в день семь дней в неделю).
Eltex предоставляет технические консультации по оборудованию, о способах и методах устранения неисправностей, а также выполняет запросы на предоставление новых версий ПО.
С регламентом технической поддержки можно ознакомиться на странице.
-
Чтобы получить подробную информацию об условиях технической поддержки, обращайтесь в коммерческий отдел по телефонам:
- +7 (383) 274-10-01
- +7 (383) 274-48-48
Новости
